为了直观了解自动绕线机的绕线过程，ESM国际用一个案例说明。

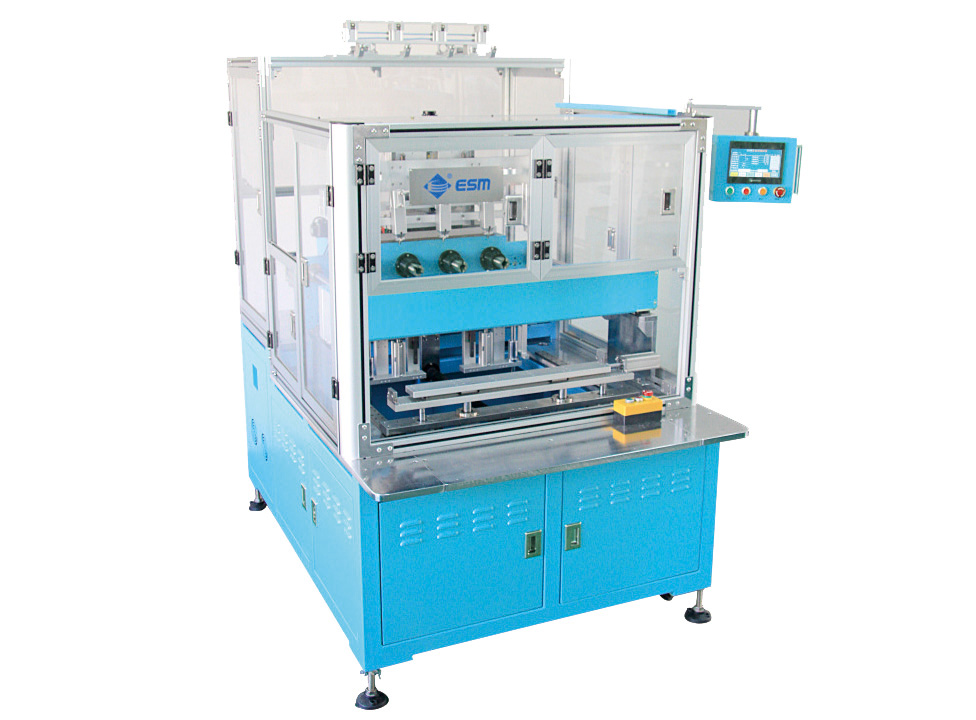

全自动四轴片式电机线圈绕线机型号：E-18404-LS

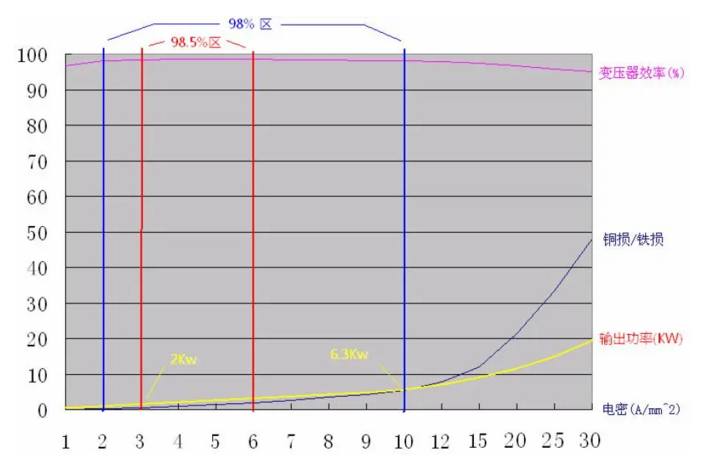

将一个EE85 磁芯，在2000GS 磁密，25KHz 频率下，不同电流密度时的效率、输出功率，铜损铁损比绘在同一表格内（注意：因为宽度不够，电流密度在10 以上比例不同。）可以发现，电流密度在3-6A/mm2 范围内，变压器效率达到98.5%以上，而要满足98%的效率，电流密度的范围达到2-10A/mm2。

由于铁损基本固定，而铜损与输出功率的平方成正比，因此高功率密度变压器的实现，主要是解决绕组的散热问题，但应用中的方向却是相反的，我们所见到的高功率密度变压器，都是将绕组的热量“闷”在磁件的内部，绕组的热阻比较大，不利于提高功率密度，如PQ，PM，以及平面变压器。


高功率密度变压器的解决措施

思路：强制对绕组进行冷却

1、液冷法，低压绕组利用中空的管状铜材料制作，用微形液压泵为低压绕组提供冷却循环液，可用变压器油。高压绕组的热能，通过传导散发到低压绕组，由冷却液一起带走。

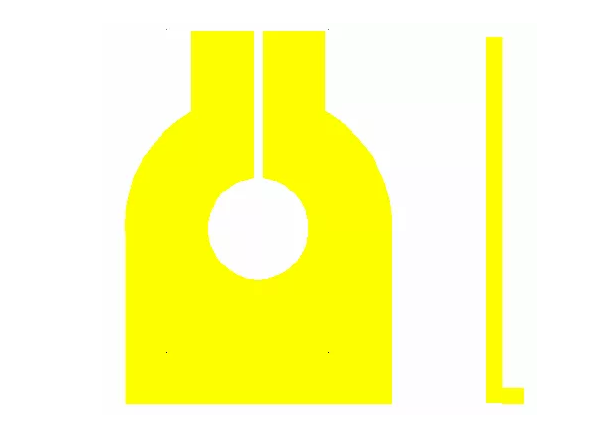

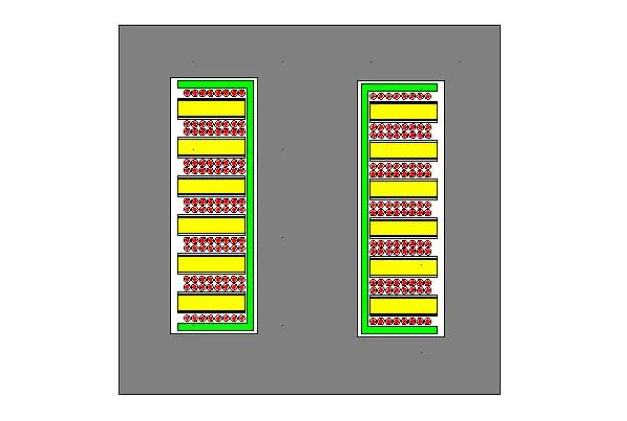

2、环形铜带绕组，低压绕组制成平面的环状，一个环为一匝，环的厚度为2~3 倍穿透深度，初级绕组线径为1~1.5 倍穿透深度，这样的组合交流电阻很小。图例中的 6 个环，，通过不同的铆接，可组合为6 匝，3 匝，2 匝及1 匝四种连接方式。环的倒角部份，通过云母片与散热器（可加风扇）连接散热，解决绕组的发热问题。

更多关于全自动绕线机设计相关技术问题可咨询ESM电子科技。
