您当前的位置:首页  »  产品中心  »  全自动精密绕线机

注:本图片仅供参考

E-4808-LS全自动精密八轴绕线机:产品系列:本机型系列型号:8轴(E-4808)标准、4轴(E-9004、6轴(E-6006)、10轴(E-4010)。产品特点:外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、-全自动精密八轴绕线机,全自动绕线机

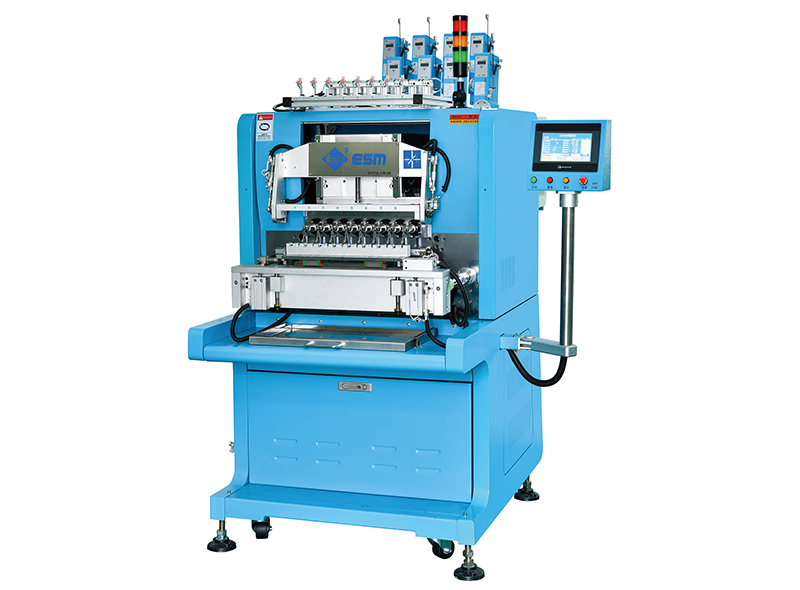

全自动精密八轴绕线机型号:E-4808-LS

服务热线:0769-86860520
查看销售/服务电话
香港总公司:00852-3076 6658
东莞总部:0769-86860520 86860521
苏州分公司:0512-66311291 66587308
浙江办事处:0577-62719852
国际业务部:0086-769-86860522
产品图片
  • 产品概述
  • 技术参数
  • 可选配置

产品系列:

本机型系列型号:   8轴(E-4808)标准、10轴(E-4010)。

产品特点:

>  外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;

>  本系列绕线机采用ESM研发高性能最新版绕线机软件,触摸屏实时编程,人性化教导操作控制界面,中英文可选性对话,操作简单易学;密码储存功能,防止非相关人员修改程序,效率高,故障少、保养维护方便;

>  本系列机型与自动上料系统,自动焊锡系统,自动检测系统等,可合成自动化生产流水线;

绕制产品:

电磁阀、水泵、电机、汽车电子、电源变压器、特殊产品 。


型号

E-4808

E-4010

主轴数

8

10

主轴间距

48mm

40mm

最大骨架外径(宽)

32mm

28mm

伺服电机功率(W)

X:400 Y:400 Z:400 主轴:750(标准)

主轴夹具装配内径

Ф8mm(标准)

主轴转速

MAX 12000RPM(标准)

控制方式

ESM多轴CNC运动控制器

编程方式

触摸屏

储存方式

直接储存+USB

导针移动范围

X:100mm    Y:100mm     Z:60mm

主轴精度

±0.1°

移动定位

0.01mm

缠脚角度

0°、90°

适用线径

0.02—0.5mm

气压

4-6kgf/c㎡

电压

AC220V/50HZ(AC110V/60HZ)

总功耗

2.2KW

整机净重

500KG

机械尺寸

1100W*1200L*1630Hmm  (不含线架)

装箱尺寸

1220W*1240L*1630Hmm  (带T 1220W*1240L*1780Hmm )

选配装置:

安全门装置(P)、上下料装置(L)、直上推卸式装置(L-1)、绞线装置(T)、自动剪刀装置(C)、衰减装置(S)、自动切刀装置(Q)。
