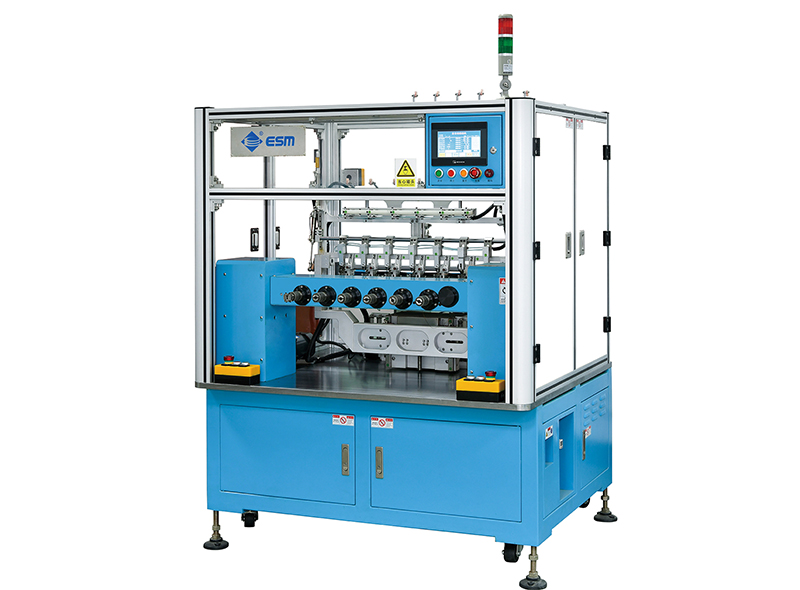

E-H1006全自动六轴翻转绕线机:-全自动六轴翻转绕线机

全自动六轴翻转绕线机型号:E-H1006

服务热线:0769-86860520
查看销售/服务电话
香港总公司:00852-3076 6658
东莞总部:0769-86860520 86860521
苏州分公司:0512-66311291 66587308
浙江办事处:0577-62719852
国际业务部:0086-769-86860522
产品图片
  • 产品概述
  • 技术参数
  • 可选配置
产品系列:
本机型系列型号: 6轴(E-H1006标准、8轴(E-H8008)。

产品特点:
>  外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;
>  本系列绕线机采用ESM研发高性能最新版绕线机软件,触摸屏实时编程,人性化教导操作控制接口,中英文可选性对话,操作简单易学;密码储存功能,防止非相关人员修改程序,效率高,故障少、保养维护方便;
>  适用加工马达散片式铁芯线圈,实现人工上料,自动待料,自动旋转,自动绕线,人工下料的工艺。

绕制产品:

散片铁芯线圈、精密线圈

型号/Type

E-H1006

E-H808

主轴数

6

8

主轴间距

100mm

80mm

最大骨架外径(宽)

65mm

45mm

伺服电机功率(W)

X:400 Y:400 Z:400 主轴:2000(标准)

主轴夹具装配内径

Ф12mm(标准)

主轴转速

MAX 3000RPM(标准)

控制方式

ESM多轴CNC运动控制器

编程方式

触摸屏

储存方式

直接储存+USB

导针移动范围

X:100mm  Y:100mm   Z:60mm

主轴精度

 ±0.1°

移动定位

0.01mm

缠脚角度

0°(可结合产品定制)

适用线径

0.1—0.5mm

气压

4-6kgf/c㎡

电压

AC220V/50HZ(AC110V/60HZ)

总功耗

3.5KW

整机净重

1200KG

机械尺寸

1300W*1070L*1700Hmm (不包括线架no line rack)

装箱尺寸

1500W*1300L*2000Hmm

选配装置:
上下料装置(L)、绞线装置(T)、衰减装置(S)、自动切刀装置(Q)。
