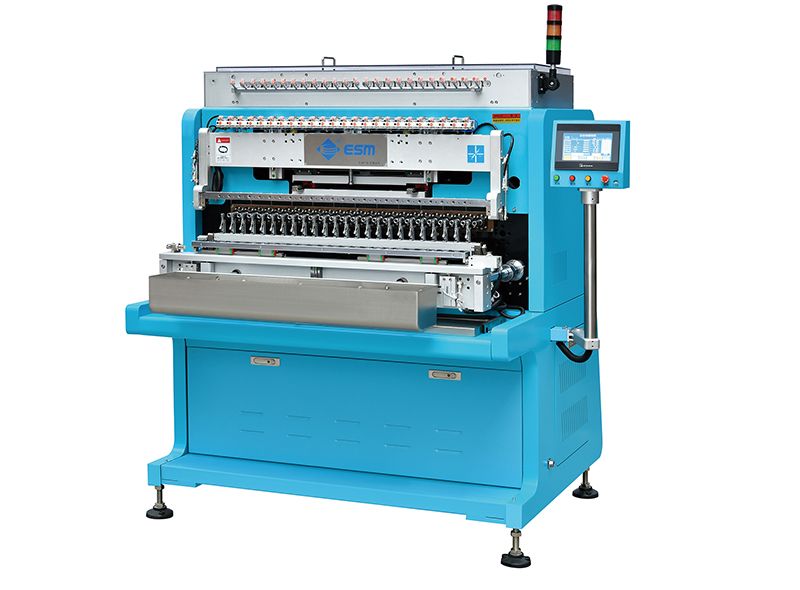

注:本图片仅供参考

E-3824-TL全自动大间距二十四轴绕线机:-全自动大间距二十四轴绕线机

全自动大间距二十四轴绕线机型号:E-3824-TL

服务热线:0769-86860520
查看销售/服务电话
香港总公司:00852-3076 6658
东莞总部:0769-86860520 86860521
苏州分公司:0512-66311291 66587308
浙江办事处:0577-62719852
国际业务部:0086-769-86860522
产品图片
  • 产品概述
  • 技术参数
  • 可选配置

产品系列:
本机型系列型号:   24轴(E-3824)标准、32轴(E-3532)。

产品特点:
>外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;

>本系列绕线机采用ESM研发高性能最新版绕线机软件,触摸屏实时编程,人性化教导操作控制接口,中英文可选性对话,操作简单易学;密码储存功能,防止非相关人员修改程序,效率高,故障少、保养维护方便;

>本系列机型与自动上料系统,自动焊锡系统,自动检测系统等,可合成自动化生产流水线;

绕制产品:
继电器线圈 、 仪表线圈 、 提花机线圈  、精密线圈。

选配装置:
安全门装置(P)、上下料装置(L)、直上推卸式装置(L-1)、绞线装置(T)、自动剪刀装置(C)、衰减装置(S)、自动切刀装置(Q)。

型号/Type

E-4024

E-3532

主轴数

24

32

主轴间距

40mm

35mm

最大骨架外径(宽)

20mm

16mm

伺服电机功率(W)

X:400 Y:400 Z:400 主轴principal:2000(标准)

主轴夹具装配内径

Ф10mm(标准)

主轴转速

MAX 12000RPM

MAX 15000RPM

控制方式

ESM多轴CNC运动控制器

程方式

触摸屏

储存方式

直接储存+USB

导针移动范围

X:100mm    Y:100mm     Z:60mm

主轴精度

±0.1°

移动定位

0.01mm

缠脚角度

0°、90°

气压

4-6kgf/c㎡

电压

AC220V/50HZ(AC110V/60HZ)

总功耗

3.5KW

整机净重

900KG

机械尺寸

1200W*1500L*1600H(mm) /含线架

1700W*1500L*1650Hmm /含线架

装箱尺寸

1400W*1260L*1780Hmm (带T )

1700W*1300L*1680Hmm (带T)



选配装置:
安全门装置(P)、上下料装置(L)、直上推卸式装置(L-1)、绞线装置(T)、自动剪刀装置(C)、衰减装置(S)、           自动切刀装置(Q)双线径装置(X)。
