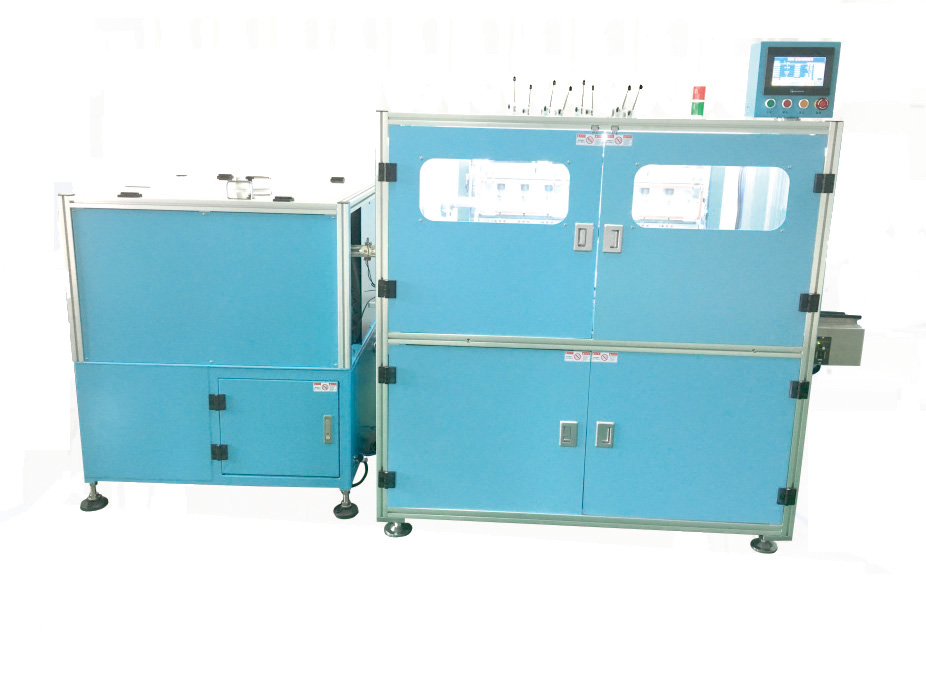

E-1000全自动多联机生产线:-全自动多联机生产线

全自动多联机生产线型号:E-1000

服务热线:0769-86860520
查看销售/服务电话
香港总公司:00852-3076 6658
东莞总部:0769-86860520 86860521
苏州分公司:0512-66311291 66587308
浙江办事处:0577-62719852
国际业务部:0086-769-86860522
产品图片
  • 产品概述
  • 技术参数
  • 可选配置

产品系列:

本机型系列型号: E-1000FR(标准型)、 E-1000FR1(分边选料型)。

产品特点:

>  外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;

>  本系列绕线机采用ESM研发高性能最新版绕线机软件,触摸屏实时编程,人性化教导操作控制接口,中英文可选性对话,操作简单易学;密码储存功能,防止非相关人员修改程序,效率高,故障少、保养维护方便;

>  本系列机型与自动焊锡系统,自动检测系统等,可合成多功能自动化生产流水线;

绕制产品:

开关电源变压器、EE变压器、EI变压器、线圈类、电感类、汽车ABS、及特殊产品


型号/Type

E-6012

E-6016

E-7010

E-8008

E-1206

主轴数

12

16

10

8

6

主轴间距              Spindle

60mm

60mm

70mm

80mm

120mm

最大骨架外径(宽)

42mm

40mm

50mm

50mm

55mm

伺服电机功率(W)

X:400 Y:400 Z:400 主轴principal:1500(标准)

主轴夹具装配内径

Ф8mm(标准)

Ф10mm(标准)  Ф8mm(可选)

主轴转速

MAX 12000RPM(标准)

MAX 9000RPM(标准)

控制方式

ESM多轴CNC运动控制器

程方式d

触摸屏

储存方式

直接储存+USB

导针移动范围

X:100mm    Y:100mm     Z:60mm

主轴精度

 ±0.1°

移动定位

0.01mm

缠脚角度

0°、90°

适用线径

0.02—0.45mm

0.02—0.35mm

0.02—0.5mm

0.02—0.6mm

0.02—0.8mm

气压

4-6kgf/c㎡

电压

AC220V/50HZ(AC110V/60HZ)

总功耗

3KW

整机净重

800KG

机械尺寸

1500W*1200L*1820H(mm) /含线架

装箱尺寸

1500W*1240L*1680Hmm



选配装置:
全自动上料载车系统(F)、全自动绕线系统(R)、全自动焊锡系统(H)、全自动测试分检系统(J)、全自动视觉系统(S)、全自动组装系统(W)、全自动摆盘系统(M)。
