卧式自动绕线机尾座部分包括:箱体、移动支承部件、锁紧手轮、移动支承手轮、尾座移动手轮、减速机构、齿条组成。

尾座在床身另一端,尾座上开有燕尾槽,与床身上的支撑部件配合,使尾座在床身平行方向可移动,尾座移动手轮通过传动链连接减速机构,减速机构通过齿轮与床身上的齿条啮合,移动支承部件装在尾座上,移动支承部件通过螺杆与移动支承手轮连接,锁紧手轮连接一螺杆,螺杆顶端装有左旋、右旋两相反螺母,用于夹持移动支承部件。

1、箱体

箱体采用工字钢、槽钢焊接而成钢结构形式机架,材料为Q235,采用敞开式的框架结构。全自动绕线机结构如图所示。

2.移动支承部件

移动支承部件装在尾座上,其作用是支承绕线模再驱动系统带动下完成线圈绕制。移动支承部件通过螺杆与移动支承手轮连接,通过手轮进行支承间距的调节。移动支承部件结构如图3-22所示。

3.锁紧机构

锁紧手轮连接一螺杆,螺杆顶端装有左旋、右旋两相反螺母,当顺时针旋转锁紧手轮时,两相反旋向螺母相对移动,间距缩小,以夹紧移动支承部件;

当逆时针旋转锁紧手轮时,两相反旋向螺母相背移动,间距增大,以放松移动支承部件。全自动绕线机结构图如图3-23所示。

4.尾座移动机构

尾座移动机构由尾座移动手轮、传动链、链轮部分及减速机构、齿轮齿条传动部分组成。其结构图如图3-24所示。旋转手轮输出链传动,经由减速器降速后由输出轴输出为齿轮旋转,通过齿轮齿条机构将旋转运动转变为直线往复运动,驱动尾座左右移动。

5、床身

床身用于将绕线机与地面安装连接,同时对主轴箱和尾座起到支撑的作用。

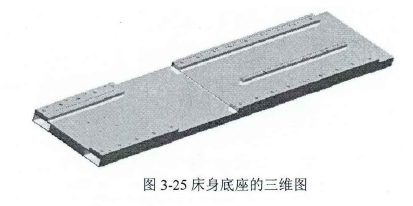

床身由槽钢焊接而成,其上安装有齿条用于与齿轮配合进行主轴箱和尾座间距的调整。其结构如图3-25所示。
