怡斯麦(ESM)电子认为，不管是全自动绕线机还是现代的各种机械设备,都应该满足下列机械设计基本要求，才能更加有市场的竞争力:

1、功能性要求

我们在设计第一台样机中首先考虑的是实现全自动绕线机的基本功能,在满足使用要求的前提下考虑全自动绕线机的其他的性能要求。

2、经济性要求

从绕线机的设计、制造、使用到维修都应该始终考虑到经济性要求,采用先进的设计理论、方法,采用了pro/E进行了三维立体建模技术,进行了虚拟设计,提高设计效率,减少设计中的出错几率,采用虚拟样机技术和有限元分析的方法,对绕线机系统和各个零部件进行了分析,争取本机的一次设计成功,要求结构设计简单、紧凑、轻便、稳定。设计中合理地确定结构尺寸、精度、表面质量,尽可能的多采用标准化、通用化、系列化的零部件,减少用价格昂贵的材料,应用合理的制造工艺,便于加工、装配,从而缩短制造周期、减少制造费用、降低材料及能源的消费。

3.社会性要求

新设计的绕线机应符合新时代的社会要求,在设计的初期充分考虑要满足环保的“绿色”要求,尽量减少废气、废液的排放,减少噪音、振动,避免对环境的污染,采用先进的环保材料。

4.其它要求

重视市场的要求,尤其是在预测市场的趋势和未来的基础上,遵循从过去、现在的实践中来,经过现代绕线机设计的创新构思,又回到现在和未来的实践中去的路线。

以此我们在设计中,必须充分考虑使用的实际情况,严格按照现代机械设计的要求进行设计,以求获得机械的良好性能和良好的社会经济效益。

绕线机系统的方案设计是整个设计的关键,是从质的方面保证设计水平的重要步骤。

方案设计时,首先从系统的功能要求出发,通过技术过程的分析,确定技术系统的效应,然后寻求解决的途径。为此将复杂的设计要求通过功能关系的分析,抽象为简单模式,以便寻求能满足设计对象主要功能关系的原理方案。

上图所示为抽象的黑箱法示意图,方框内部为待设计的技术系统,方框即为系统的边界,通过输入量和输出量、使系统和环境连接起来。通过这种方式,我呀门可以子解设计的机械产品的基本功能要求和设计准则。

我们将电力变压器卧式自动绕线机的各种信息组合在一起,用这种方法建立电力变压器卧式自动绕线机的功能结构图,如图3-8所示。

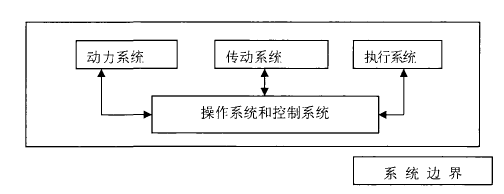

通过以上分析结果,方案初步确定为动力系统、传动系统、执行系统、操纵系统及控制系统等,它们主要包括支持部件、地面装置、动力装置和工作部件以及其它的辅助部件,如下图所示。

通过以上分析，初步确定整机方案，绕线机的基本结构图如下图所示。
