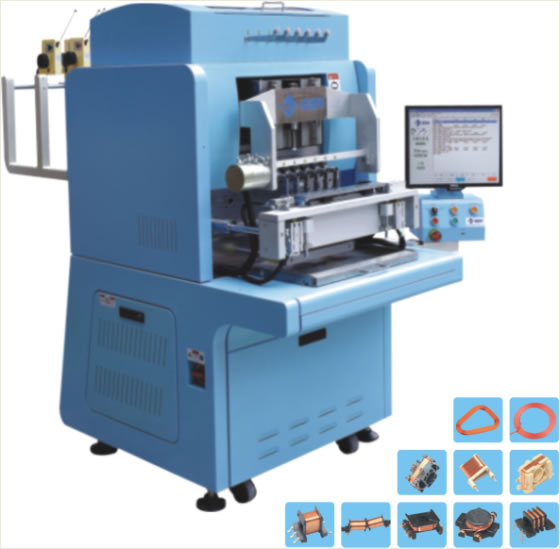

我们在研发变压器全自动绕线机之前，一定要先了解变压器线圈的绕制工艺及要求，才能设计出完美的全自动绕线机，下面，我们来了解一下吧:

1、电力变压器的基本原理

变压器是一种静止电器,它通过线圈间的电磁感应,将一种电压等级的交流电能转换成同频率的另一种电压等级的交流电能。变压器的主要部件是铁心和套在铁心上的两个绕组。两绕组只有磁藕合没电联系。在一次绕组中加上交变电压,产生交链一、二次绕组的交变磁通,在两绕组中分别感应电动势。

只要磁通有变化量及一、二次绕组的匝数不同,就能达到改变压的目的。

2、电力变压器的基本结构

1).铁心

铁心在变压器中构成一个闭合的磁路.又是安装线圈的骨架.对变压器电磁性能和机械强度是极为重要的部件。为了提高导磁性能和减少铁损,用厚为0.35～0.5mm、表面涂有绝缘漆的硅钢片叠成。

2).线圈

变压器的电路,一般用绝缘铜线或铝线绕制而成。

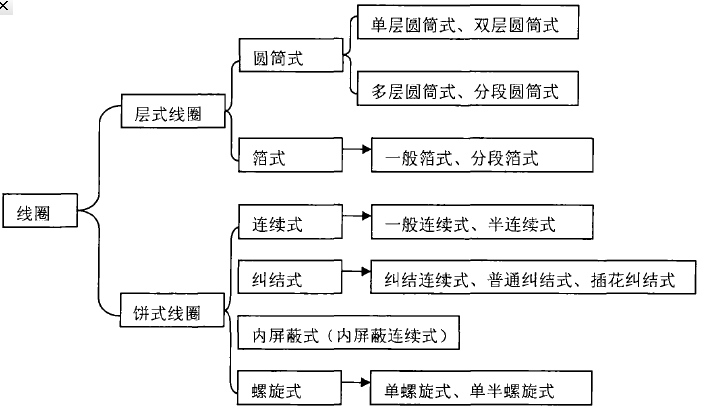

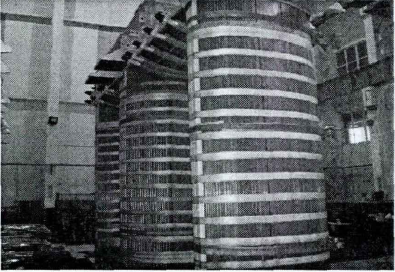

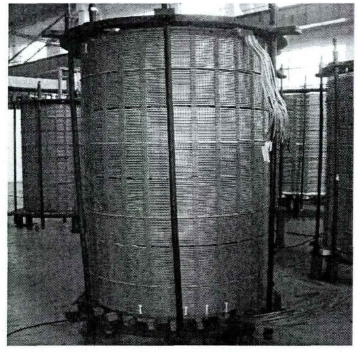

其分类如图3-3所示,常见的变压器单螺旋线圈缠绕完成形式如图3-4所示。

3).绝缘套管

将线圈的高、低压引线引到箱外,是引线对地的绝缘,担负着固定的作用。

4).油箱

油浸式变压器的器身浸在变压器油的油箱中。油是冷却介质,又是绝缘介质。油箱侧壁有冷却用的管子(散热器或冷却器)。此外,还有储油柜、吸湿器、安全气道、净油器和气体继电器。

3、变压器线圈制造工艺流程

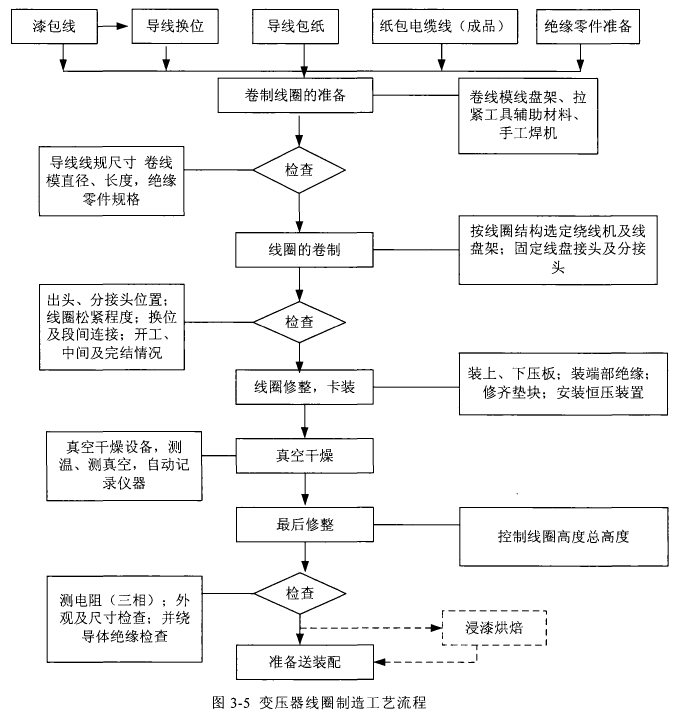

变压器线圈制造工艺流程如图3-5所示。

由变压器线圈制造工艺可以看出,线圈的绕制是否达到工艺要求取决于全自动绕线机以及电力变压器绕线机的性能。绕线机要能保证绕线规格、绕制匝数、段数、每段层数、每层匝数、层间绝缘厚度、线圈总长度、线圈直径、正绕或反绕、导线缠绕转速、导线张紧力大小等各工艺参数控制准确的前提下,实现自动化控制。
