在小型电机及变压器制造厂及一些电工、机械、化工等等工业企业的电修部门，都需要用于绕制电机或变压器的绕线机,下面介绍的全自动绕线机可大大提高生产效率，降低操作者的劳动强度，改善产品的技术指标，图1是它的原理框图。

它的工作过程是，先由1预置要绕制的绕组匝数M，将M输入到比较器3，按一下启动开关k₂,计数器2清零，并将。也输送到比较器3，此时比较器输出一继电信号，经判断电路4输送到高速继电控制电路，使拖动电机(变极调速电动机)高速运转来绕制绕组;绕制过程中拖动系统碰撞触摸开关k，触摸开关k:获得信号经消抖动电路输入计数器2,随绕制过程的进行，2中数值逐渐增大;当计数器数值N接近M时，比较器输出信号给逻辑电路，逻辑电路的输出使低速继电控制电路工作，通过交流接触器实现拖动电机的变极调速，使拖动电机进入低速运行状态，当N=M时，数值比较器输出的信号使电机停转，并向工件计数译码显示电路输送一个脉冲，显示一个工件的完成。重新启动按键k₂，下一个工作周期就会开始进行。

全自动绕线机如何抑制误输入电路

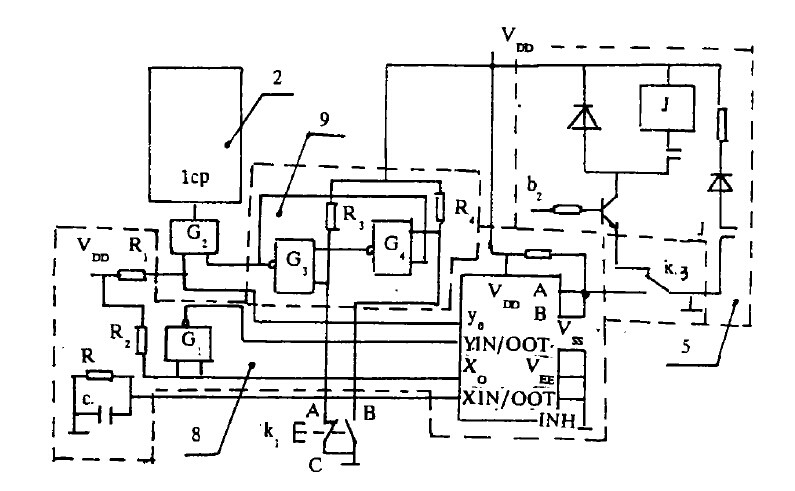

    在快速绕制过程中，出现意外情况时要停机处理，操作者拨动开关k₃，高速继电控制电路失电，拖动电机便会停止下来。在停机期间，操作者处理事务碰撞到触摸开关时，触摸开关k₁，是不应该向计数器送信号的，为此，我公司设计了抑制误输入电路。其工作原理如图2所示。

    该电路由按键开关k₃、RC电路、模拟开关CC4052组成。

    按键开关k₃是一带有常开和常闭触点的开关，按下k₃，高速继电控制电路失电，CC4052的A、B脚接低电平，4052的输出端Y₀和Y.IN/OUT, X₀和X.IN/OUT接通.在接通瞬间V_c=0, G₁门输出高电平，G_z门接受输入信号，输入信号是有效的.因为在拖动电机停电的短时间内，绕线机胎架因系统惯性会继续旋转、继续绕制。待V_c升高到V_c =V_h时，拖动系统停下来了，G₁门输出低电平将G₂门封锁;此时若操作者碰撞k₁,输入信号也不能进入计数器了。事务处理完毕，拨动k，高速继电控制电路又使拖动电机快速运转，同时抑制误输入信号切除，即CC4052的A和B脚为高电平，X₀和X.IN/OUT, Y0和Y.IN/OUT断开;G₂门被R，提供的高电平打开，继续接受输入信号。图2中，G₂,G₄和R₃,R₄组成消抖动电路;当k的触点合到A端时，即使触点抖动，只要k₁、触点C不返到B端，G₁门的输出就不会改变，反之亦然。

    用模拟开关CC4052控制G₁的输入信号，比继电器控制优越得多，不仅提高了电路的可靠性，而且功耗低，体积小;在能够实施的情况下，应更多地使用模拟开关取代继电器。

    这种抑制误输入电路用于全自动绕线机，大大改善了绕线机的可靠性，它还可以用于其它防误操作的场合。只要适当地选取R、C的数值，可得到适应的防误时间。该电路结构简单，造价低廉，推广应用到一般仪器仪表，可改善一般仪器仪表的性能价格比。
