一、螺旋线绕制工艺
1.1螺旋线绕制规格
    我们在介绍什么是螺旋线圈高精度绕线机的原理人绕制工艺之前，首先对螺旋线的绕制规格进行说明，因为绕制规格直接决定绕线机的绕制方式。
    高精度绕线机的绕制方式为单层单向连续螺旋状，绕制模式主要分为四大类型，即等节距绕制，渐变节距绕制，跳变节距绕制和混合节距绕制。
    等节距:即每一圈的螺距相等。
    渐变节距:主要分为两种，一种是等差节距，另一种为等比节距。
    跳变节距:先以一种螺距绕，再变为另一种螺距绕。
    混合节距:先以一种螺距均匀绕制，然后再以渐变节距绕制;或者是以上模式的组火
    绕制材料多为退火状态的钨、徕钨合金。下图为绕制成的螺旋线示意图。大致说明了螺旋线的形状和结构。


1.2绕制工艺过程
    高精度绕线机就是要按照客户的工艺要求绕制出相应螺距规格尺寸的单螺旋线圈。由于采用的高纯钨带或者铝带本身的带宽B误差都在微米级，所以对绕制的螺距A误差也必须在一个允许微米级误差带内才能满足产品需求。

    因此要绕制该种螺旋线圈就会对绕线机结构提出较为苛刻的要求，主要体现在以下几个方面，其一要求绕线机结构合理，其二作为高精度的设备相应的绕线机公差配合要好，其三，就是选择相应的结构材料，部分结构需要针对使用的特点进行特殊工艺处理才能达到使用要求。这样才能保证控制系统在工作时使其机械传动引起的震动才可能小，即平稳快速。

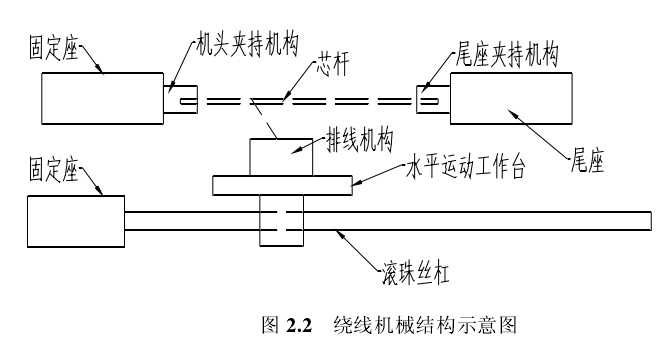

    在介绍绕线机之前，大致介绍一下绕线机结构绕制螺旋线的绕制过程，该种绕线机结构，就是为一种两头夹持，中间通过丝杠传动排线机构水平运动的绕线机机构。绕制时要求对芯杆有一个很好夹持，不允许芯杆与夹持机构出现相对滑动的现象，接着就要将带料预先在芯杆上缠绕几圈并固定，两个固定轴电机以相同的速度和相反的方向快速转动带动所夹持的芯杆快速转动，排线机构在水平方向以相应的速度运动将钨带或者铝带被动缠绕在芯杆上，从而完成单螺旋线圈的绕制。

    固定座一般通过定位销固定于绕线机底座不可移动，尾座一般是可以水平移动的机构，安装在平行导轨上有助于实现对不同长度芯杆的夹持，固定座和尾座各装有一套夹持机构实现对芯杆的夹持锁紧。并在电机的驱动下同步启停，恒速旋转运动，不同的是二者旋转方向相反，因为只有这样才能保持所夹持的芯杆保持一个方向的旋转运动。同时滚珠丝杠在电机的驱动下，将电机的圆周运动转换为水平工作台的直线运动，从而驱动在水平运动工作台上所安装的排线机构在水平运动的过程中保证钨带或者铝带以一定的角度在芯杆的转动下被动恒张力排线，从而完成绕制过程。
