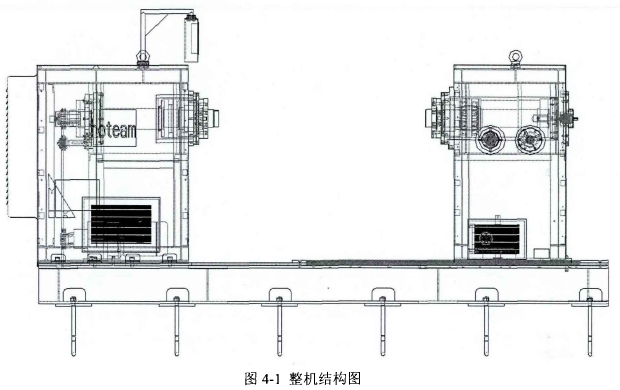

电力变压器卧式自动绕线机的结构如下图所示,它大体上可分为主轴箱、尾座、床身三大部分。

电力变压器卧式自动绕线机结构组成主要包括:计算机,主机,排线机构,放线机构,床身,主轴箱,主轴电机,变速轴承,旋转编码器,电磁制动器,固定支承部件,伺服电机,滚珠丝杠,直线导轨,移动支承部件,锁紧手轮,尾座,移动支承手轮,尾座移动手轮,减速机构,齿条,锁紧机构,转臂,校直轮组件,底座,导线轮组件,磁粉制动器,电机,电磁离合器。

电力变压器卧式自动绕线机的工作原理如下所述:

变速轴承和主轴箱通过螺栓固定在床身的一端,主轴箱上装有主轴驱动系统、传动系统、电气控制箱、计算机系统等,主轴电机采用变频电源驱动,实现无级变速,主轴电机的旋转经皮带传送到主轴传动系统,主轴传动系统装有变速轴承,变速轴承外圈固定在主轴箱上,变速轴承内圈通过轴与皮带轮连接在一起,变速轴承的中圈为输出轴与主轴通过销轴连接,主轴电机的高速旋转经减速后驱动主轴,带动固定支承部件旋转。

电磁制动器固定部分固定在主轴箱上,旋转部分固定在输入粉,通电时对主轴起到制动作用。旋转编码器装在主轴上与主轴同步旋转,读取主轴转动信号。

排线机构由底座、锁紧机构、转臂、校直轮组件组成,锁紧机构用以调整导线绕制的角度,底座安装在直线导轨上,通过固定在底座上的螺母连接在滚珠丝杠上,滚珠丝杠通过联轴器与伺服电机相连,伺服电机旋转带动滚珠丝杠旋转,套在滚珠丝杠上的螺母沿滚珠丝杠移动,从而通过底座带动排线机构在直线导轨上移动。

尾座在床身另一端,尾座上开有燕尾槽,与床身上的支撑部件配合,使尾座在床身平行方向可移动,尾座移动手轮通过链条连接减速机构,减速机构通过齿轮于床身上的齿条啮合,移动支承部件装在尾座上,移动支承部件通过螺杆与移动支承手轮连接,锁紧手轮连接一螺杆,螺杆顶端装有左旋、右旋两相反螺母,用于夹持移动支承部件。

滚珠丝杠一端固定在主轴箱上,另一端在尾座上的一套筒内;直线导轨和齿条固定在床身上;磁粉制动器的轴与放线盘轴连接,放线盘轴通过一对齿轮啮合连接电磁离合器,电磁离合器经变速轴承连接电机。

绕制线圈前,旋转尾座移动手轮调整尾座到合适的位置,调整排线机构转臂到合适角度,并用锁紧机构固定,将绕线模具装在固定支承部件和移动支承部件之间,旋转移动支承手轮,将模具压紧,旋转锁紧手轮将移动支承部件固定;将导线在校直轮组件和导线轮组件中穿过;调节控制磁粉制动器的张力控制器电流输出与导线需要张力匹配。

绕制线圈时,变频器控制主轴电机旋转,经主轴传动系统带动绕线模具旋转,同时旋转编码器将转动信号传送到可编程序控制系统,计数处理后传入计算机,计算机根据绕制线圈的各工艺参数在显示屏上显示绕线进度,同时输出控制信息到可编程序控制系统,可编程序控制系统根据控制信息驱动伺服电机转动速度和转动角度,通过滚珠丝杠控制排线机构在直线导轨上的移动速度和位置,达到与主轴旋转同步排线的目的。
