E-3512-LS全自动小机架十二轴绕线机:产品系列:本机型系列型号:12轴(E-3512)标准、10轴(E-3510)、8轴(E-3508)。产品特点:外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;本系-全自动小机架十二轴绕线机,全自动绕线机,绕线机,自动绕线机

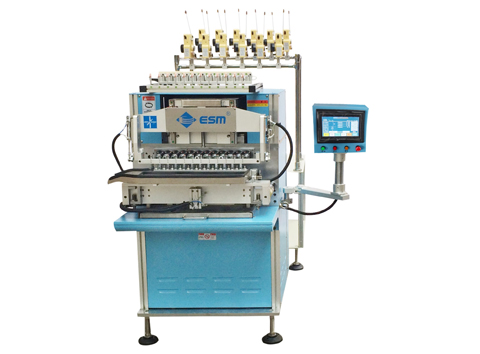

全自动小机架十二轴绕线机型号:E-3512-LS

服务热线:0769-86860520
查看销售/服务电话
香港总公司:00852-3076 6658
东莞总部:0769-86860520 86860521
苏州分公司:0512-66311291 66587308
浙江办事处:0577-62719852
国际业务部:0086-769-86860522
产品图片
  • 产品概述
  • 技术参数
  • 可选配置

产品系列:

本机型系列型号:   12轴(E-3512)标准、10轴(E-3510)、8轴(E-3508)。

产品特点:

>  外型新颖流线,设计简洁可靠,结构合理紧凑,整机稳定性高,适应工作环境强、精度高之特点;

>  本系列绕线机采用ESM研发高性能最新版绕线机软件,触摸屏实时编程,人性化教导操作控制接口,中英文可选性对话,操作简单易学;密码储存功能,防止非相关人员修改程序,效率高,故障少、保养维护方便;

>  本系列机型与自动上料系统,自动焊锡系统,自动检测系统等,可合成自动化生产流水线;

绕制产品:

开关电源变压器、EE变压器、EI变压器、线圈类、电感类、汽车ABS、及特殊产品 。


型号

E-3512

E-3510

E-3508

主轴数

12

10

8

主轴间距

36mm

36mm

54mm

最大骨架外径(宽)

24mm

24mm

38mm

伺服电机功率(W)

X:400 Y:400 Z:400 主轴:750(标准)

主轴夹具装配内径

Ф8mm(标准)

主轴转速

MAX 12000RPM(标准)

控制方式

ESM多轴CNC运动控制器

程方式

触摸屏

储存方式

直接储存+USB

导针移动范围

X:100mm    Y:100mm     Z:60mm

主轴精度

±0.1°

移动定位

0.01mm

缠脚角度

0°、90°

适用线径

0.02—0.3mm

0.02—0.4mm

0.02—0.5mm

气压

4-6kgf/c㎡

电压

AC220V/50HZ(AC110V/60HZ)

总功耗

2.2KW

整机净重

300KG

机械尺寸

1100W*1000L*1400Hmm   (不含线架)

装箱尺寸

1200W*1200L*1550Hmm

选配装置:

上下料装置(L)、绞线装置(T)、压线装置(Y)、衰减装置(S)、自动切刀装置(Q)。
